การสร้าง ER Diagram ด้วยโปรแกรม Navicat Premium Version 16
การสร้าง ER Diagram ด้วยโปรแกรม Navicat Premium Version 16
วิธีการสร้าง ER Diagram สามารถดำเนินการตามขั้นตอน ดังต่อไปนี้

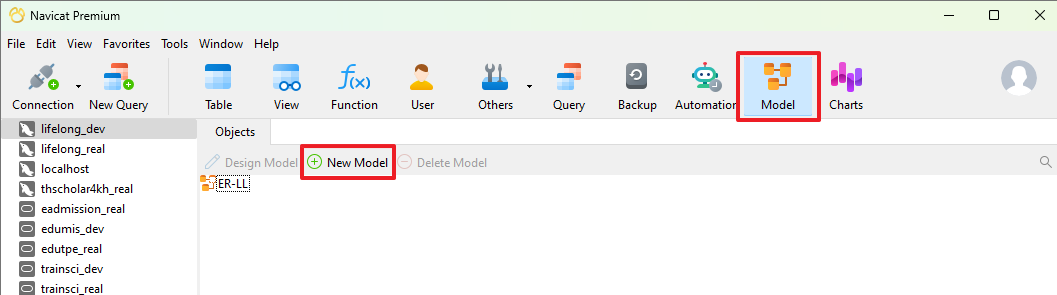

๑) คลิกที่ Model แล้วคลิกที่ +New Model
๒) เลือกรูปแบบเป็น Physical จากนั้นระบุประเภทของฐานข้อมูลที่ต้องการ เช่น MySQL, Oracle, SQL Server และคลิกปุ่ม OK

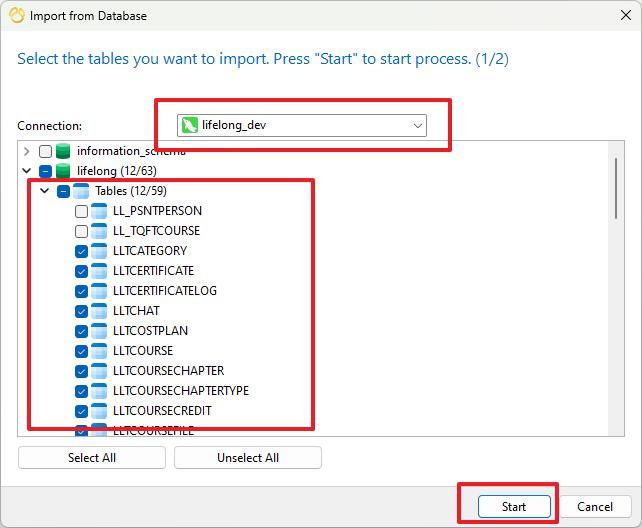

๓) คลิกที่ File -> Import from Database จากนั้นเลือกการเชื่อมต่อฐานข้อมูล เลือกตารางที่ต้องการ และคลิกปุ่ม Start

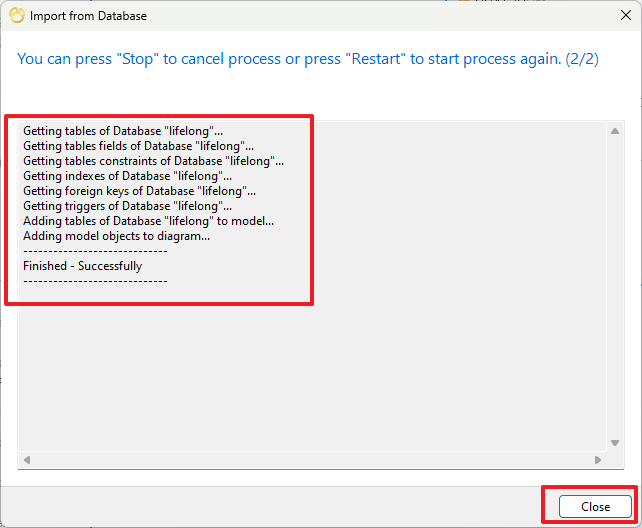

๔) คลิกปุ่ม Close

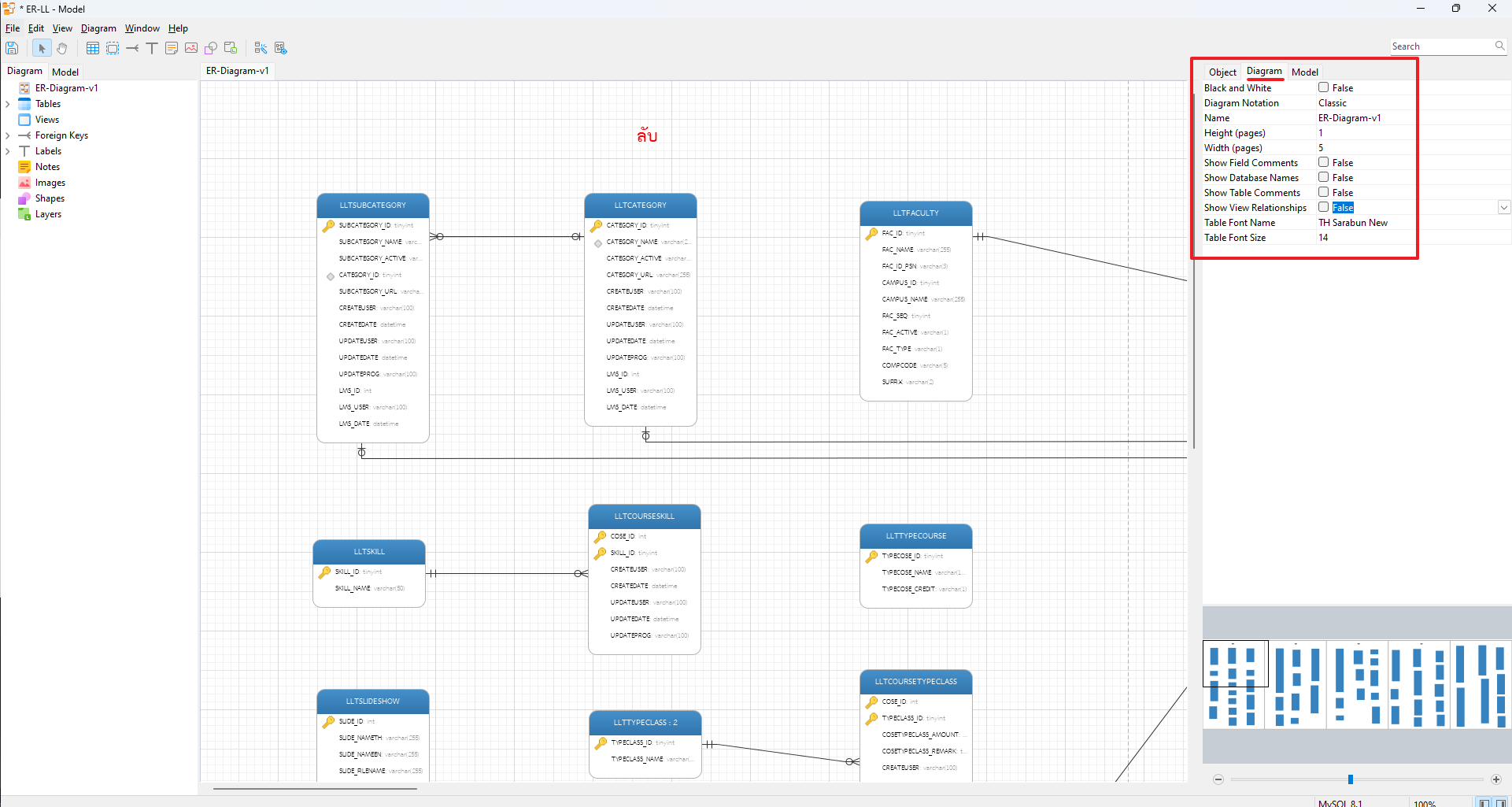

๕) ตั้งค่าต่าง ๆ ในแท็บ Diagram ดังนี้
๖) จัดรูปแบบของตารางให้สวยงามตามต้องการ

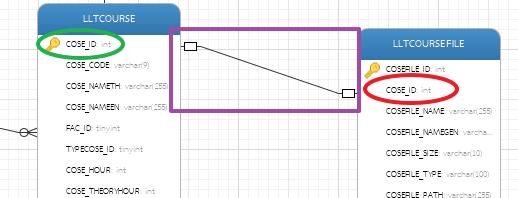

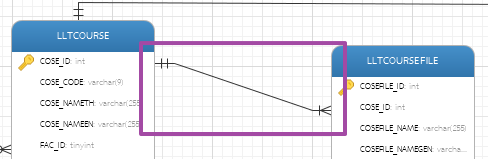

๗) กรณีที่ต้องการเพิ่มเส้นความเชื่อมโยงของตาราง ให้คลิกที่ แล้วคลิกที่ฟิลด์ของตารางต้นทาง (ตารางลูก Referencing วงรีสีแดง) ไปหาฟิลด์ของตารางปลายทาง (ตารางแม่ Referenced วงรีสีเขียว) จะได้เส้นความสัมพันธ์ (สีเหลี่ยมสีม่วง) ให้ทำการกำหนดคาร์ดิแนลิตี้ (Cardinality) ของความสัมพันธ์ ที่แท็บ Object ดังนี้
• Referencing Cardinality : One or Many
• Referenced Cardinality : One and Only One

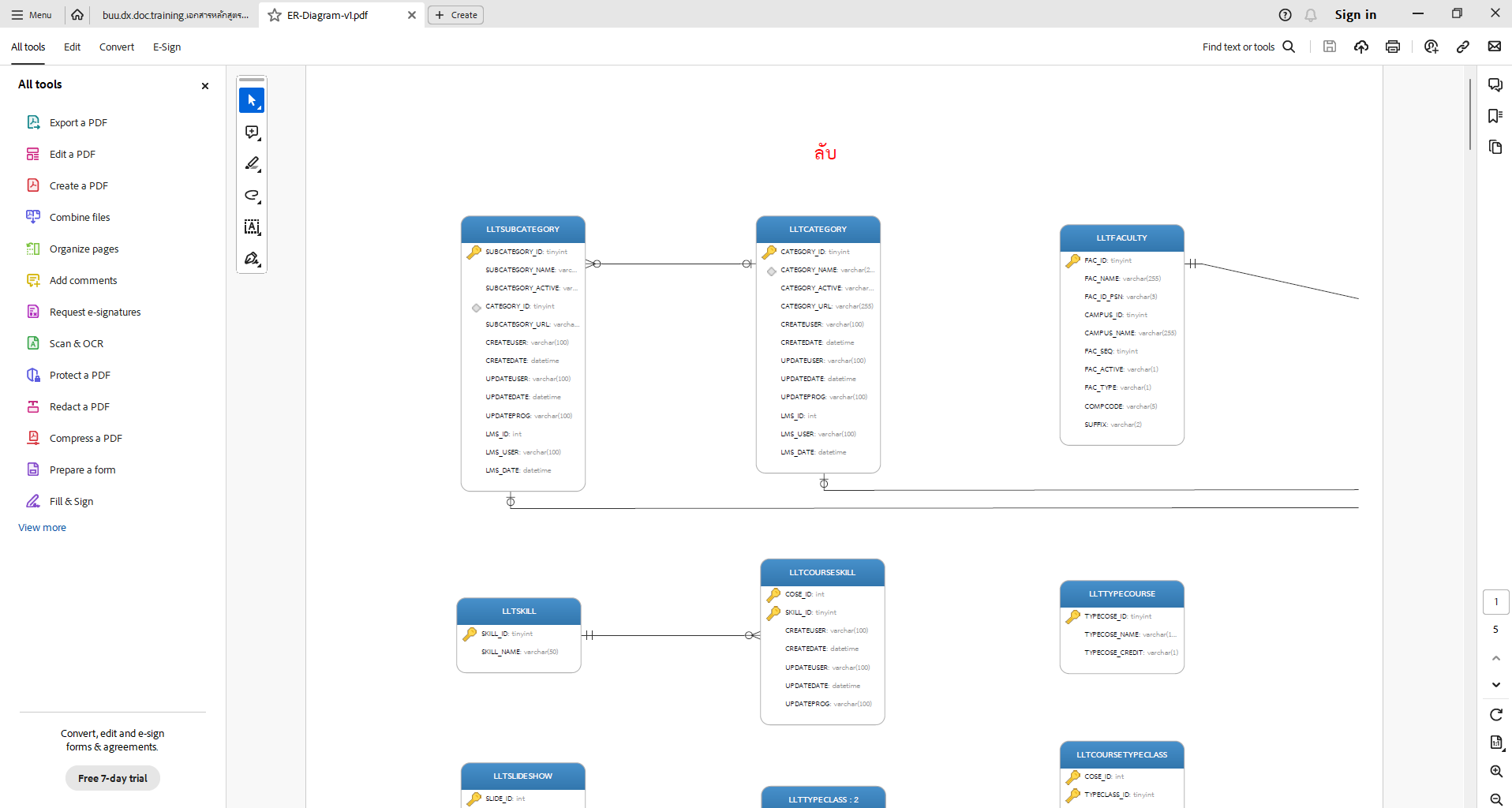

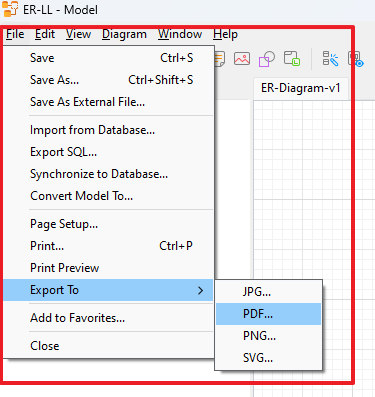

๘) เมื่อจัดทำโมเดลเรียบร้อยแล้ว และต้องการส่งออกเป็นไฟล์ PDF สามารถทำได้โดยคลิกที่ File -> Export to -> PDF
ข้อเสนอแนะเพิ่มเติม ดังนี้
๑) ให้กำหนด FK ของแต่ละตารางให้เรียบร้อยก่อนสร้างโมเดล
๒) ให้เลือกรูปแบบของโมเดล (Model Type) เป็น Physical จะตรงกับรูปแบบ ER Diagram ที่ใช้งานมากที่สุด
๓) ถ้าต้องการลบเส้นความสัมพันธ์ ให้คลิกขวาที่เส้น แล้วเลือก Delete from diagram and model
๔) ถ้าต้องการเพิ่มคำว่า “ลับ” ไว้ด้านบนของโมเดล ให้คลิกที่ เพื่อเพิ่มข้อความในโมเดล และกำหนดตัวอักษรในแท็บ Object ดังนี้
• Font Bold : True
• Font Color : #FF0000
• Font Name : TH Sarabun New
• Font Size : 30
