การสร้าง ER Diagrame(อีอาร์ ไดอะแกรม) ด้วย โปรแกรม Mysql Workbench

       ER Diagram คือ แบบจำลองที่ใช้อธิบายโครงสร้างของฐานข้อมูลซึ่งเขียนออกมาในลักษณะของรูปภาพ อธิบายโครงสร้างและความสัมพันธ์ของข้อมูล ซึ่ง ER Diagram มีความสำคัญต่อการพัฒนาระบบงานฐานข้อมูลต่าง ๆ จึงใช้เพื่อเป็นเอกสารในการสื่อสารระหว่าง นักออกแบบระบบ และนักพัฒนาระบบ เพื่อให้สื่อสารอย่างตรงกัน

       ตัวอย่าง การสร้าง ER Diagram ด้วยโปรแกรม Mysql Workbench

๑.      สร้าง table และความเชื่อมโยง

๒.      Export Sql Script File

๓.      ติดตั้งโปรแกรม Mysql Workbench

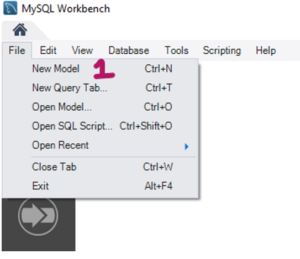

๔.      เปิดโปรแกรม เลือก File New Model

๕.      จากนั้นนำ Script File ที่มีอยู่แล้วมา Import

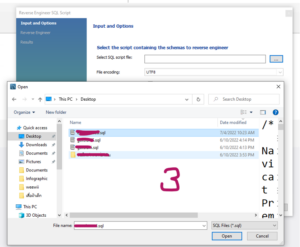

๖.      เลือกไฟล์ที่ต้องการ นามสกุล .sql

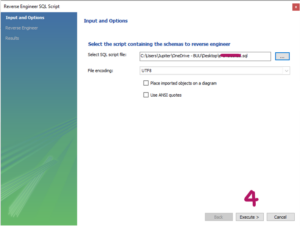

๗.      จากนั้นกด Execute แล้วรอ Verify Result

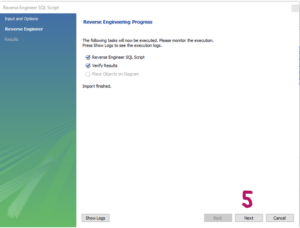

๘.      เมื่อ Verify Result เสร็จแล้ว จากนั้นกด Next

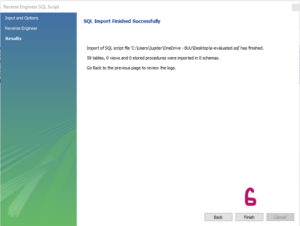

๙.      เมื่อ Import เสร็จเรียบร้อย จากนั้นกด Finish

๑๐.  จะได้ฐานข้อมูลในโปรแกรม ดังภาพ

๑๑.  จากนั้นคลิกที่ Add Diagram ที่ Model Overview

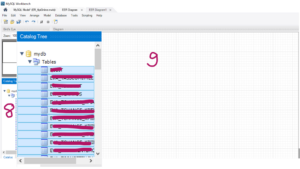

๑๒.  จากนั้นจะปรากฏหน้าจอ ที่แสดงข้อมูลตาราง ที่ Import (หมายเลข 8) จากนั้นเลือกตารางที่ต้องการ แล้วลากไปวางที่พื้นที่ว่าง หมายเลข 9

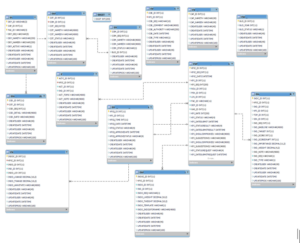

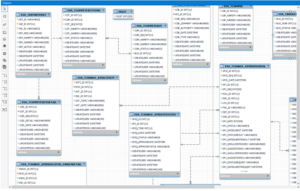

๑๓.   จะได้ ER Diagram สามารถจัดเรียงได้ตามต้องการ ดังภาพ

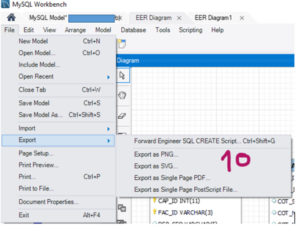

๑๔.  เมื่อจัดเสร็จเรียบร้อยแล้วสามารถ Export ได้ เป็นรูปภาพ (.PNG, .SVG) เป็นไฟล์ PDF หรือ Script file เลือกได้ตามต้องการ ตัวอย่างเลือกเป็น PNG

๑๕.  ตัวอย่างรูปที่ Export ด้วยโปรแกรม Mysql Workbench
