การสร้าง diagram online ด้วย draw.io

                เนื่องจากการสร้าง diagram ในรูปแบบต่าง ๆ ในปัจจุบันมีค่าใช้จ่ายในการซื้อโปรแกรมลิขสิทธิ์ที่มีราคาแพง และต้องมีการติดตั้งโปรแกรมในเครื่องคอมพิวเตอร์ ดังนั้น draw.io จึงเป็นทางเลือกหนึ่งในการใช้งาน ซึ่งสามารถใช้งานในรูปแบบ online โดยไม่มีค่าใช้จ่าย สามารถจัดเก็บ diagram ไว้บน cloud หรือ บนเครื่องคอมพิวเตอร์ของเราได้

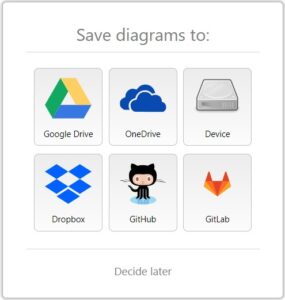

                เริ่มต้นโดยไปที่เว็บไซต์ www.draw.io จะมีหน้าต่างให้เลือกที่เก็บข้อมูล ดังนี้

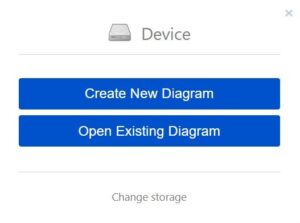

               ขอเลือกจัดเก็บไว้ที่ device ของตนเอง เนื่องจากบน cloud จะมีการร้องขอสิทธิ์การเข้าถึงที่จัดเก็บ

คลิกเลือก Create New Diagram จะแสดงหน้าต่างให้เลือกประเภทของ diagram ดังนี้

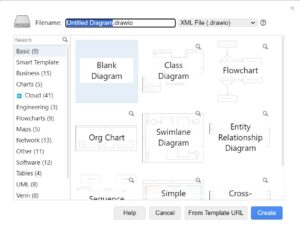

แบบ Basic

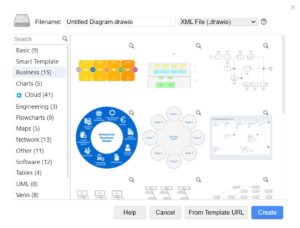

แบบ Business

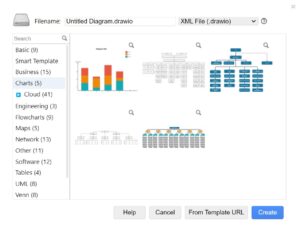

แบบ Charts

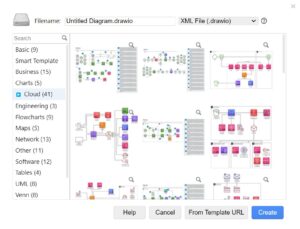

แบบ Cloud

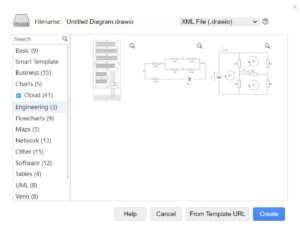

แบบ Engineering

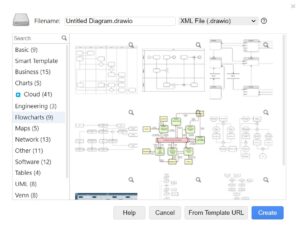

แบบ Flowcharts

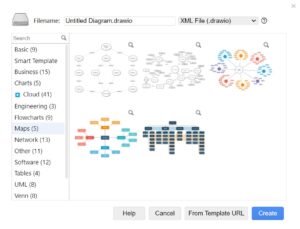

แบบ Maps

แบบ Network

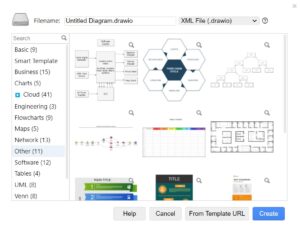

แบบ Other

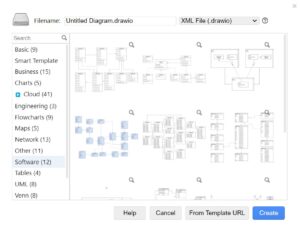

แบบ Software

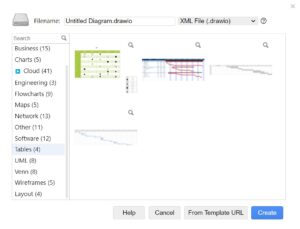

แบบ Tables

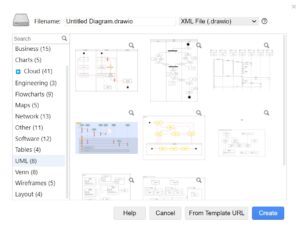

แบบ UML

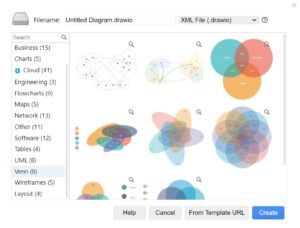

แบบ Venn

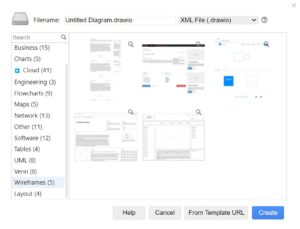

แบบ Wireframes

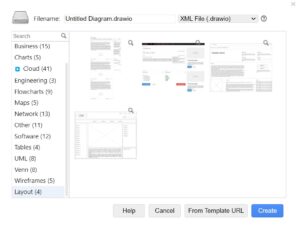

แบบ Layout

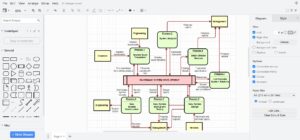

               ตัวอย่างการใช้งาน คือ คลิกเลือก รูปแบบ diagram ที่ต้องการ ในที่นี้เลือกรูปแบบ Flowcharts โปรแกรมจะแสดงแบบสำเร็จรูปให้เราในเบื้องต้น ต่อจากนั้นให้เรา double click เปลี่ยนข้อความในจุดต่าง ๆ ได้ เพื่อให้เราสามารถตกแต่งเพิ่มเติมภายหลังได้ เมื่อเราเลื่อนรูปภาพที่อยู่ใน diagram ลูกศรก็มีการปรับเปลี่ยนทิศทางไปด้วย  ใครที่เคยใช้งานโปรแกรมอื่น ๆ สร้าง diagram ก็สามารถใช้งานนี้ได้อย่างง่ายดาย

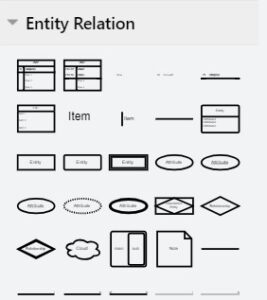

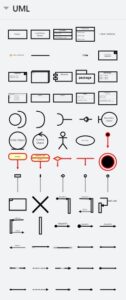

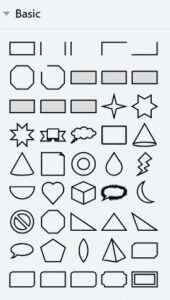

               ทางด้านซ้ายมือเราสามารถเลือก สัญลักษณ์ต่าง ๆ เข้ามาอยู่ใน diagram เดียวกันได้ แม้จะเป็น diagram ที่แตกต่างกัน เช่น สัญลักษณ์เกี่ยวกับ UML, Entity Relation หรือ Basic เป็นต้น

               สามารถ export เป็นไฟล์ต่าง ๆ ได้หลากหลาย เช่น PNG, JPEG, SVG, PDF, VSDX(beta), HTML, XML, URL เป็นต้น หรือมีการจัดเก็บแบบ embed ได้
